作物：油橄欖

面積：26  畝

系統：水肥一體化灌溉系統

灌水器：75L/H  賓耐特微噴頭，PCJ  壓力補償 4L/H  滴頭，DRIPNETPC 16250 0.4 2.0L/H壓力補償?shù)喂埽珹QUASMART 2002 47/L 插桿微噴頭



一、水肥原理：本水肥方案分為定比例施肥和定量施肥兩部分。

1.定比例施肥：

1.1 確定灌溉時間：根據作物生長需要，擬定適宜灌溉時間 T

1.2 灌區需水量：Q n (m³)=q(m³/h)*T(h)，其中，每個灌區的流量 q，灌溉時間 T，灌區序號 n

1.3 系統需水量：Q=∑(Q 1 +Q 2 +Q 3 +…)

1.4 肥量：通過每棵作物所需元素量氮素 m N 磷素 m P 鉀素 m k 計算全園作物 NPK 供應量：

M N= Σm N 、 M P =Σm P 、 M k =Σm k ，再通過元素含量百分比及復合肥的相互補充求得肥料溶質量

氮肥用量 M(KNO 3 )= M N /C N(KNO3) ，其中 C N(KNO3) 為 KNO 3 的氮素含量

磷肥用量 M(KH 2 PO 4 )= M P /C P(KH2PO4) ，其中 C P(KH2PO4) 為 KH 2 PO 4 的磷素含量

鉀肥用量 M（K 2 SO 4 ）=( M k - M (KNO 3 )* C K(KNO3) - M (KH 2 PO 4 )* C K(KH2PO4) )/C K(K2SO4)

鉀肥供應量通過總鉀需求與氮復合肥和磷復合肥中含有的鉀元素的差值求出

其他大量微量元素同理

1.5 母液量：根據肥料溶液性，將溶質混合后定容到所需體積 V 母 (L)

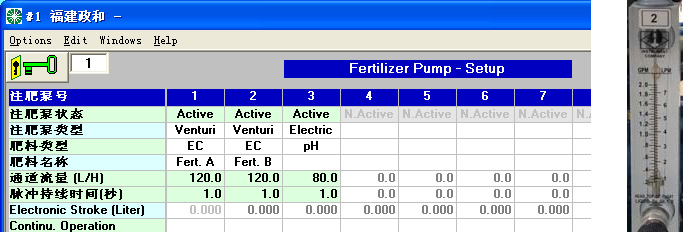

1.6 通道吸肥速率：文丘里注肥泵流量計吸肥速率 q 通道 =0~420L/H，運行過程不宜過高或過低，取 q 通道 =300L/H 時，通道調節旋鈕應將浮子設定在 5LPM，此時客戶端軟件設定值應與施肥機通道實際調節值相一致

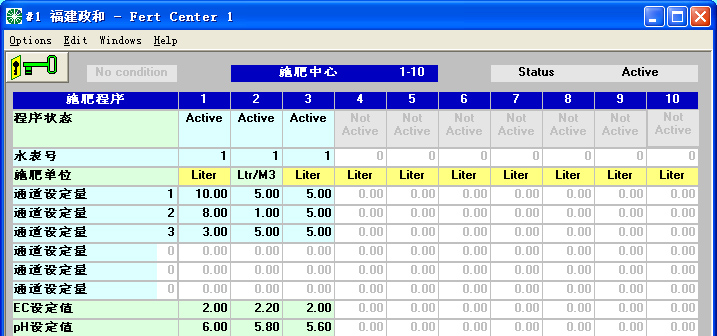

1.7 通過系統需水量和母液量確定總注肥比率 R(L/m³)=V 母 (L)/Q(m³)，存在多個通道共同吸取同一母液配方的情況，各個通道平均吸肥，r n =R/n，將 r n 設置在注肥程序每個通道設定量一欄：

1.8 母液倍數 N=1000/R

1.9 測定 EC 值：取 1L 母液，按照母液倍數 N 進行稀釋后，測定溶液 EC，即為工作液 EC，設置在施肥程序 EC 值設定一欄，假設 EC=2.2：

1.10 至此肥料程序設定完畢，將設定肥料程序 2 帶入相應灌溉程序中按計劃運行即可。

舉例：

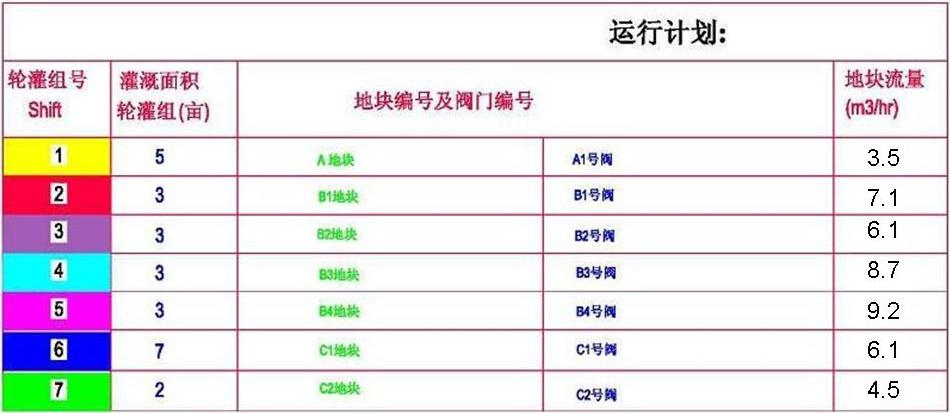

1、計劃灌溉小區 2、3、4、5，每個小區灌溉 T=30min，根據小區流量求得 Q 2 =3.55m³，Q 3 =3.05m³，Q 4 =4.35m³，Q 5 =4.6m³，系統需水量 Q=15.55m³

2、取肥料溶質若干溶解定容至 300L，平均分配到 3 個母液桶中，每個桶內母液量 100L

3、設置通道吸肥速率 300L/H（設置完成后一般不需更改）

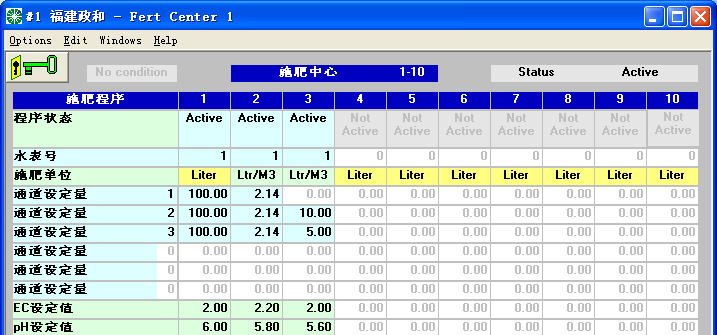

4、總注肥比率 R=100L/15.55m³=6.43L/m³，計劃使用 3 通道，每個通道 r n =2.14 L/m³，設定在計劃使用通道的通道設定量中，施肥單位 Ltr/m³

5、母液倍數 N=1000/6.43=155.5，即取 100g 母液，稀釋至 15.55kg，量取 EC 值，設定在相應施肥程序的 EC 設定值中

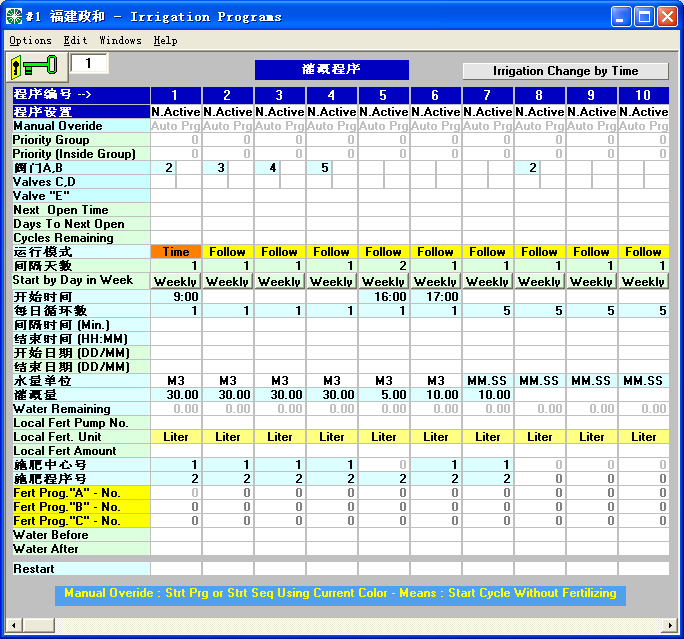

6、設置灌溉程序：

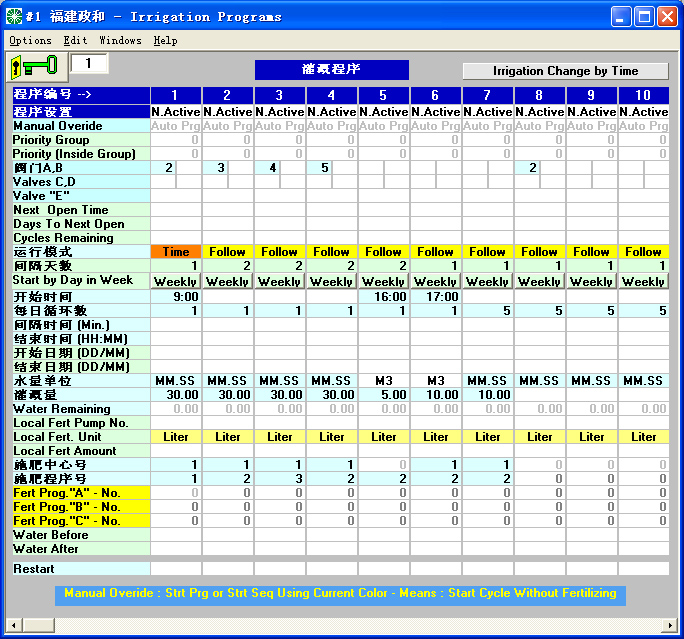

在閥門序號中填寫對應 2、3、4、5 區的 2、3、4、5 號閥門，設置灌溉量為 30min，選入施肥中心和施肥程序，按照時間模式進行隊列灌溉即可。

2 定量施肥

2.1 總灌溉量：根據計劃用肥量 M 及工作液倍數 N 確定總灌溉量 Q

2.2 灌區灌溉量：每個灌區灌溉量為該灌區流量占需要開啟灌區流量的比例與總灌溉量的乘積，Q 1 =Q*q 1 /(q 1 +q 2 +q 3 +…)，該值設置在灌水程序中

2.3 通道吸肥量：溶解的母液量體積 V 即為各個通道吸肥量總和，開啟多個通道每個通道流速一致的情況下，各個通道吸肥量設置 v=V/n，施肥單位 Liter

2.4 工作液 EC 值：取定量溶質，按照工作液倍數進行稀釋，測定 EC，填入施肥程序中 EC設定值

2.5 灌水程序帶入相應的施肥程序即可

舉例：

1、 稱量肥料溶質 50kg，計劃施用倍數 2‰，灌溉總量 Q=25m³

2、 計劃灌溉小區 2、3、4、5，其中

Q2=25*7.1/(7.1+6.1+8.7+9.2)=5.7m³

Q3=25*6.1/(7.1+6.1+8.7+9.2)=4.9m³

Q3=25*8.7/(7.1+6.1+8.7+9.2)=6.9m³

Q3=25*9.2/(7.1+6.1+8.7+9.2)=7.3m³

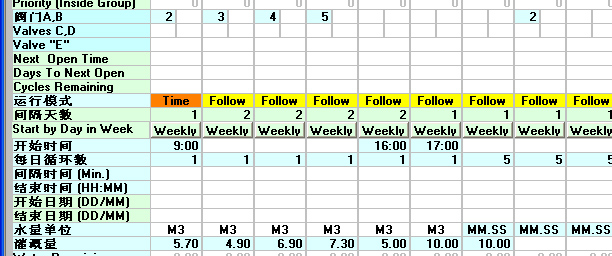

設置灌水量如右圖：

3、 取 10g 肥料溶質溶解在 5kg 水中，測 EC 值，假設 EC=2.0

4、 50kg 肥料溶質溶解總體積為 300L，平均分配到 3 個母液桶中，每個通道吸肥量 100L，設置通道吸肥量和 EC 值在所需施肥程序

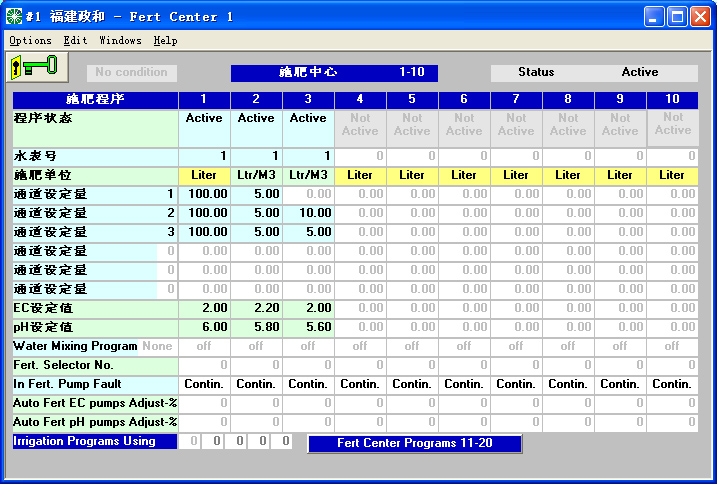

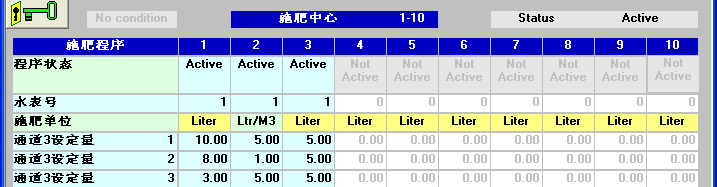

圖中施肥程序 1 即為上述定量設置施肥程序。
